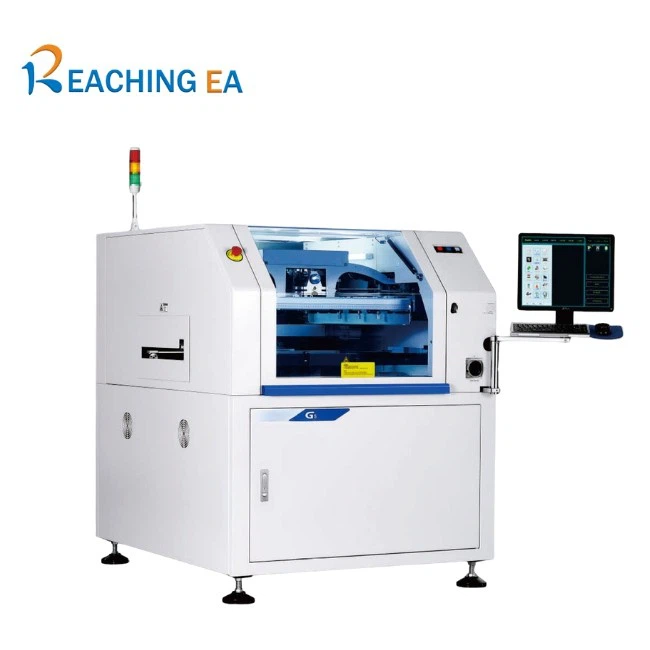

मशीन परिचय
पूरी तरह से स्वचालित सोल्डर पेस्ट प्रिंटर G5 को उच्च परिशुद्धता एसएमटी उत्पादन के लिए डिज़ाइन किया गया है, जो स्थिर मुद्रण गुणवत्ता, तेज़ चक्र समय और बारीक पिच घटकों के लिए उत्कृष्ट दोहराव प्रदान करता है। उन्नत दृष्टि संरेखण, स्वचालित स्टेंसिल सफाई, और बंद {4} लूप प्रिंटिंग नियंत्रण से सुसज्जित, जी5 प्रिंटर लगातार सोल्डर पेस्ट जमाव सुनिश्चित करता है और उच्च घनत्व पीसीबी असेंबली में दोषों को कम करता है। इसका उपयोगकर्ता अनुकूल इंटरफेस, मजबूत यांत्रिक संरचना और विभिन्न पीसीबी आकारों के साथ अनुकूलता इसे उपभोक्ता इलेक्ट्रॉनिक्स से लेकर ऑटोमोटिव और औद्योगिक अनुप्रयोगों तक आधुनिक इलेक्ट्रॉनिक्स विनिर्माण के लिए आदर्श बनाती है।
विशेषताएँ
स्थिर और सटीक सोल्डर पेस्ट प्रिंटिंग के लिए उच्च परिशुद्धता दृष्टि संरेखण
लगातार और विश्वसनीय प्रदर्शन के लिए स्वचालित स्टैंसिल सफाई प्रणाली
पुनरावृत्ति सुनिश्चित करने और मुद्रण दोषों को कम करने के लिए बंद - लूप प्रिंटिंग नियंत्रण
उच्च उत्पादन दक्षता के लिए तेज़ चक्र समय और अनुकूलित पीसीबी हैंडलिंग
पीसीबी आकार और बारीक पिच घटकों की एक विस्तृत श्रृंखला का समर्थन करता है
बुद्धिमान इंटरफ़ेस और वास्तविक समय की निगरानी के साथ उपयोगकर्ता के अनुकूल संचालन
विशेष समायोजन जैकिंग प्लेटफ़ॉर्म एक स्थिर और आसान समायोजित संरचना प्रदान करता है, जिससे विभिन्न मोटाई के पीसीबी के लिए तेजी से पिन ऊंचाई समायोजन की अनुमति मिलती है। इसका विश्वसनीय यांत्रिक डिज़ाइन सोल्डर पेस्ट प्रिंटिंग के दौरान सटीक समर्थन सुनिश्चित करता है, प्रिंट गुणवत्ता, संरेखण सटीकता और समग्र एसएमटी प्रक्रिया स्थिरता में सुधार करता है।
उन्नत छवि और ऑप्टिकल सिस्टम असमान या ऊबड़-खाबड़ निशानों सहित सभी प्रकार के मार्क बिंदुओं की सटीक पहचान सुनिश्चित करने के लिए एक समान रिंग लाइटिंग और उच्च चमक समाक्षीय रोशनी का उपयोग करता है। समायोज्य चमक और टिन {2}प्लेटेड, कॉपर{3}प्लेटेड, गोल्ड{4}प्लेटेड, स्प्रेड{{5}टिन, एफपीसी, और मल्टी{6}रंग पीसीबी के लिए मजबूत अनुकूलन क्षमता के साथ, सिस्टम उच्च सटीकता संरेखण और लगातार स्थिर मुद्रण प्रदर्शन प्रदान करता है।
Windows XP/Win7 पर आधारित उपयोगकर्ता अनुकूल चीनी/अंग्रेज़ी इंटरफ़ेस, सहज ज्ञान युक्त नेविगेशन, सुचारू वर्कफ़्लो मार्गदर्शन और तेज़ ऑपरेटर शिक्षण प्रदान करता है। आसान भाषा स्विचिंग, अंतर्निहित ऑपरेशन लॉग, गलती रिकॉर्ड, स्व-निदान और वास्तविक समय अलार्म के साथ, सिस्टम एसएमटी उत्पादन के लिए कुशल संचालन, त्वरित समस्या निवारण और सरलीकृत प्रोग्रामिंग सुनिश्चित करता है।
सफाई प्रणाली सूखी, गीली और वैक्यूम सफाई मोड का समर्थन करती है, जिसका उपयोग कुशल स्टैंसिल रखरखाव सुनिश्चित करने के लिए व्यक्तिगत रूप से या संयोजन में किया जा सकता है। इसकी उन्नत वाइपिंग प्रणाली और शक्तिशाली वैक्यूम अवशिष्ट सोल्डर पेस्ट को प्रभावी ढंग से हटाते हैं, जिससे विश्वसनीय स्वचालित सफाई प्राप्त होती है। सीसीडी और सफाई मॉड्यूल के स्वतंत्र रूप से काम करने से, मोटर लोड कम हो जाता है और मशीन की गति और सटीकता में काफी सुधार होता है, जिसके परिणामस्वरूप उच्च मुद्रण गुणवत्ता और उत्पादन दक्षता होती है।
उच्च अनुकूलनशीलता वाला स्टील मेश फ्रेम क्लैंपिंग सिस्टम विभिन्न आकारों के स्क्रीन फ्रेम का समर्थन करता है और उत्पादन के दौरान तेजी से मॉडल परिवर्तन को सक्षम बनाता है। इसका लचीला और स्थिर क्लैंपिंग तंत्र सुरक्षित स्टैंसिल स्थिति सुनिश्चित करता है, मुद्रण दक्षता में सुधार करता है और एसएमटी विनिर्माण में डाउनटाइम को कम करता है।
गाइड रेल पोजिशनिंग सिस्टम में एफपीसी और विकृत पीसीबी के लिए डिज़ाइन किए गए प्रोग्रामयोग्य लचीले साइड क्लैंप की सुविधा है, जो सटीक टॉप साइड फ़्लैटनिंग और स्थिर स्थिति को सक्षम करता है। सॉफ़्टवेयर नियंत्रित स्वचालित विस्तार और प्रत्यावर्तन के माध्यम से, सिस्टम संरेखण सटीकता को प्रभावित किए बिना पीसीबी मोटाई भिन्नताओं को अनुकूलित करता है, जिससे लगातार और विश्वसनीय मुद्रण प्रदर्शन सुनिश्चित होता है।
तकनीकी मापदंड
|
वर्ग |
पैरामीटर |
कीमत |
|
मशीन का प्रदर्शन |
स्थिति सटीकता दोहराएँ |
±0.01 मिमी |
|
मशीन का प्रदर्शन |
प्रिंट सटीकता |
±0.025 मिमी |
|
मशीन का प्रदर्शन |
एनसीपी-सीटी (कोई सफाई मुद्रण नहीं) |
7.5 s |
|
मशीन का प्रदर्शन |
एचसीपी-सीटी (क्लीनिंग प्रिंटिंग है) |
19 एस/पीसी |
|
मशीन का प्रदर्शन |
एससीटी |
9 मिनट |
|
मशीन का प्रदर्शन |
एचसीटी |
7 मि |
|
सब्सट्रेट प्रसंस्करण |
अधिकतम बोर्ड आकार |
420 × 340 मिमी (मानक), 530 × 340 मिमी (वैकल्पिक) |
|
सब्सट्रेट प्रसंस्करण |
न्यूनतम बोर्ड आकार |
50 × 50 मिमी |
|
सब्सट्रेट प्रसंस्करण |
बोर्ड की मोटाई |
0.4-6 मिमी |
|
सब्सट्रेट प्रसंस्करण |
पीसीबी क्लैंपिंग रेंज |
53-340 मिमी |
|
सब्सट्रेट प्रसंस्करण |
अधिकतम बोर्ड वजन |
3 किग्रा |
|
सब्सट्रेट प्रसंस्करण |
बोर्ड एज क्लीयरेंस |
2.5 मिमी |
|
सब्सट्रेट प्रसंस्करण |
अधिकतम बोर्ड ऊंचाई |
15 मिमी (समायोज्य पिन के साथ) |
|
सब्सट्रेट प्रसंस्करण |
परिवहन गति |
900 ± 40 मिमी/सेकेंड |
|
सब्सट्रेट प्रसंस्करण |
ट्रैक की चौड़ाई समायोजन |
15-340 मिमी (अधिकतम 150 मिमी/सेकेंड) |
|
सब्सट्रेट प्रसंस्करण |
परिवहन दिशा |
बाएँ से दाएँ / दाएँ से बाएँ |
|
सब्सट्रेट प्रसंस्करण |
कन्वेयर स्तर |
900 ± 40 मिमी |
|
सब्सट्रेट प्रसंस्करण |
अंदर/बाहर ट्रांसमिशन दिशा |
अंदर और बाहर समान ऊँचाई |
|
सहायता प्रणाली |
समर्थन प्रकार |
चुंबकीय पिन |
|
सहायता प्रणाली |
ब्लॉक प्रकार |
समर्थन ब्लॉक |
|
सहायता प्रणाली |
प्लैटफ़ॉर्म |
मैनुअल अप-डाउन टेबल |
|
सहायता प्रणाली |
भिगोना |
स्वचालित शीर्ष भिगोना |
|
सहायता प्रणाली |
बोर्ड क्लैंप |
साइड क्लैंपिंग |
|
सहायता प्रणाली |
सोखना |
सोखना समारोह |
|
मुद्रण पैरामीटर |
मुद्रण गति |
10-200 मिमी/सेकंड |
|
मुद्रण पैरामीटर |
प्रिंट दबाव |
0.4-1.0 किग्रा |
|
मुद्रण पैरामीटर |
प्रिंट मोड |
एक/दो बार |
|
मुद्रण पैरामीटर |
स्क्वीजी प्रकार |
रबर/स्क्वीजी ब्लेड (45/55/60) |
|
मुद्रण पैरामीटर |
स्क्वीजी स्नैप{{0}बंद |
0-20 मिमी |
|
मुद्रण पैरामीटर |
स्क्वीजी स्पीड |
10-200 मिमी/सेकंड |
|
मुद्रण पैरामीटर |
चौखटा का आकर |
470 × 370 मिमी - 737 × 737 मिमी |
|
सफाई व्यवस्था |
सफाई के तरीके |
सूखा / गीला / वैक्यूम (3 मोड) |
|
सफाई व्यवस्था |
सफाई की गति |
10-200 मिमी/सेकंड |
|
सफाई व्यवस्था |
सफ़ाई का दबाव |
एडजस्टेबल |
|
सफाई व्यवस्था |
सफाई स्ट्रोक |
स्वचालित पीढ़ी |
|
सफाई व्यवस्था |
सफ़ाई की स्थिति |
सफाई के बाद |
|
सफाई व्यवस्था |
सफाई गति नियंत्रण |
10-200 मिमी/सेकंड |
|
सफाई व्यवस्था |
सफाई कागज की खपत |
ऑटो और मैन्युअल रूप से समायोज्य |
|
सफाई व्यवस्था |
सफाई एजेंट नियंत्रण |
ऑटो और मैन्युअल रूप से समायोज्य |
|
विज़न पैरामीटर्स |
सीसीडी FOV |
10 × 8 मिमी |
|
विज़न पैरामीटर्स |
कैमरा प्रकार |
1.3एम-5एम सीसीडी डिजिटल कैमरा |
|
विज़न पैरामीटर्स |
कैमरा सिस्टम |
ऊपर/नीचे डिजिटल इमेजिंग सिस्टम |
|
विज़न पैरामीटर्स |
कैमरा चक्र समय |
300 एमएस से कम या उसके बराबर |
|
विज़न पैरामीटर्स |
प्रत्ययी प्रकार |
गोल, चौकोर, हीरा, क्रॉस |
|
विज़न पैरामीटर्स |
आकार चिह्नित करें |
0.5-5 मिमी |
|
विज़न पैरामीटर्स |
मात्रा अंकित करें |
अधिकतम 1 पीसी |
|
मशीन पैरामीटर |
शक्ति का स्रोत |
AC220 ± 10%, 50/60 हर्ट्ज, 2.2 किलोवाट |
|
मशीन पैरामीटर |
वायुदाब |
4-6 किग्रा/सेमी² |
|
मशीन पैरामीटर |
कार्य वातावरण अस्थायी |
10-35 डिग्री |
|
मशीन पैरामीटर |
कार्य वातावरण की आर्द्रता |
30–60% |
|
मशीन पैरामीटर |
मशीन का आकार (एल×डी×एच) |
1164 × 1330 × 1444 मिमी |
|
मशीन पैरामीटर |
मशीन वजन |
≈ 910 किग्रा |
|
मशीन पैरामीटर |
फ़्लोर बियरिंग की आवश्यकता |
650 किग्रा/वर्ग मीटर |
उत्पाद डेटा केवल संदर्भ के लिए है. नवीनतम जानकारी की पुष्टि के लिए कृपया हमसे संपर्क करें।
