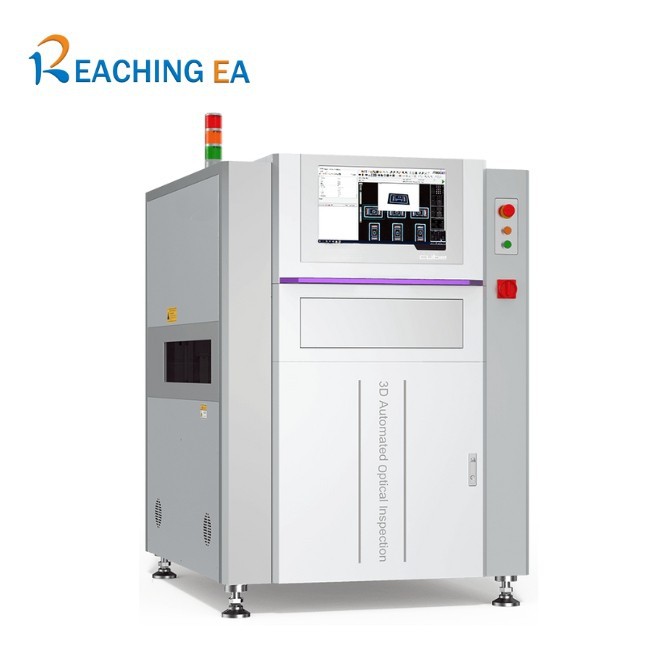

मशीन परिचय
क्यूब सीरीज 3डी एओआई एक उच्च प्रदर्शन वाली 3डी स्वचालित ऑप्टिकल निरीक्षण प्रणाली है जिसे एसएमटी प्री{3}रिफ्लो और पोस्ट{{4}रीफ्लो गुणवत्ता नियंत्रण के लिए डिज़ाइन किया गया है। उन्नत 3डी फ्रिंज प्रोजेक्शन, एआई एल्गोरिदम और मल्टी{7}एंगल इमेजिंग का उपयोग करके, यह सटीक ऊंचाई माप, विश्वसनीय दोष का पता लगाने और उच्च घनत्व वाले पीसीबी के लिए स्थिर निरीक्षण परिणाम प्रदान करता है। इसकी बुद्धिमान स्थिति, शून्य संदर्भ तकनीक और विस्तृत माप सीमा इसे तेज, सटीक और लगातार निरीक्षण प्रदर्शन की मांग करने वाली आधुनिक इलेक्ट्रॉनिक्स विनिर्माण लाइनों के लिए आदर्श बनाती है।
प्रमुख विशेषताऐं
- उच्च-सटीकता 3डी निरीक्षणउन्नत बहु-फ्रिंज प्रक्षेपण प्रौद्योगिकी के साथ।
- एआई-संचालित दोष का पता लगानासोल्डर, घटकों और समतलीयता संबंधी मुद्दों के लिए।
- शून्य-संदर्भ मापपीसीबी रंग या सतह परिवर्तन की परवाह किए बिना स्थिर परिणाम सुनिश्चित करता है।
- चौड़ी ऊंचाई की माप सीमा 35 मिमी तक हैलम्बे घटकों के लिए.
- अनुकूली पोजिशनिंग तकनीकविभिन्न पीसीबी प्रकारों को कुशलतापूर्वक संभालता है।
- तेज़ और आसान प्रोग्रामिंगबुद्धिमान सॉफ्टवेयर और एसपीसी डेटा विश्लेषण के साथ।
- बारकोड-आधारित प्रोग्राम स्विचिंगएमईएस एकीकरण का समर्थन।
- वास्तविक समय की निगरानी और एसपीसी अलार्मगुणवत्ता नियंत्रण और उपज में सुधार के लिए।
उत्पादन लाइन समाधान
3डी एओआई प्रणाली सोल्डर पेस्ट और घटकों की वास्तविक 3डी प्रोफाइल को सटीक रूप से पकड़ने के लिए उन्नत चरण शिफ्ट फ्रिंज प्रक्षेपण का उपयोग करती है। पीसीबी पर संरचित प्रकाश प्रक्षेपित करके और उच्च रिज़ॉल्यूशन इमेजिंग के साथ ऊंचाई भिन्नता का विश्लेषण करके, सिस्टम फ्लोटिंग घटकों, शिफ्ट्स, कोप्लानरिटी मुद्दों और अनुचित सोल्डर वॉल्यूम जैसे दोषों का सटीक रूप से पता लगा सकता है। यह अत्याधुनिक ऑप्टिकल इमेजिंग तकनीक विश्वसनीय 3डी माप, स्थिर निरीक्षण परिणाम और उन्नत एसएमटी उत्पादन गुणवत्ता सुनिश्चित करती है।
3डी एओआई की इंटेलिजेंट जीरो रेफरेंस प्वाइंट टेक्नोलॉजी सटीक ऊंचाई माप सुनिश्चित करने के लिए स्वचालित रूप से एक स्थिर संदर्भ बिंदु बनाती है। पीसीबी रंग विविधताओं, सतह पैटर्न और बोर्ड हस्तक्षेप के प्रभाव को समाप्त करके, यह उन्नत एल्गोरिदम अत्यधिक सटीक 3डी निरीक्षण परिणाम प्रदान करता है। यह माप की स्थिरता को बढ़ाता है और उच्च -घनत्व एसएमटी उत्पादन के लिए दोष का पता लगाने में सुधार करता है।
इंटेलिजेंट कोप्लानरिटी इंस्पेक्शन टेक्नोलॉजी उठाए गए लीड, झुके हुए घटकों और असमान सोल्डर जोड़ों का सटीक पता लगाने के लिए पूर्ण ऊंचाई माप के साथ सटीक कोप्लानरिटी विश्लेषण को जोड़ती है। ऊंचाई भिन्नता के कारण होने वाली झूठी कॉलों को समाप्त करके, यह उन्नत 3डी एओआई तकनीक विश्वसनीय निरीक्षण परिणाम सुनिश्चित करती है और समग्र एसएमटी असेंबली गुणवत्ता में सुधार करती है।
3डी पोजिशनिंग तकनीक सटीक ऊंचाई डेटा का विश्लेषण करके और सिल्कस्क्रीन शोर या पीसीबी रंग विविधताओं को फ़िल्टर करके सटीक घटक स्थिति को सक्षम बनाती है। यह उन्नत एल्गोरिदम स्थिर और हस्तक्षेप मुक्त निरीक्षण सुनिश्चित करता है, जटिल पीसीबी डिज़ाइन और उच्च घनत्व एसएमटी उत्पादन के लिए पहचान सटीकता में सुधार करता है।
3डी+रंग एल्गोरिथम सभी दिशाओं में घटक आकृतियों और सोल्डर जोड़ों को सटीक रूप से पुनर्निर्माण करने के लिए सटीक ऊंचाई डेटा को पूर्ण रंग इमेजिंग के साथ एकीकृत करता है। यह उन्नत विश्लेषण जटिल पीसीबी असेंबली के लिए दोष का पता लगाने को बढ़ाता है, निरीक्षण विश्वसनीयता में सुधार करता है, और आधुनिक एसएमटी उत्पादन में उच्च गुणवत्ता वाले परिणाम सुनिश्चित करता है।
अल्ट्रा{0}}हाई रेंज रिकंस्ट्रक्शन टेक्नोलॉजी 3डी एओआई सिस्टम को असाधारण सटीकता के साथ 35 मिमी ऊंचाई तक के घटकों को मापने में सक्षम बनाती है। उन्नत उच्च श्रेणी 3डी पुनर्निर्माण एल्गोरिदम का उपयोग करके, यह निरीक्षण ऊंचाई क्षमता को महत्वपूर्ण रूप से बढ़ाता है और लंबे या जटिल घटकों के लिए सटीक 3डी माप परिणाम प्रदान करता है, जिससे आधुनिक एसएमटी उत्पादन में बेहतर प्रदर्शन सुनिश्चित होता है।
उत्पाद विशिष्टताएँ
|
वर्ग |
वस्तु |
घन+ |
घन-D+ |
|
छवि प्रणाली |
कैमरा |
12MP औद्योगिक कैमरा |
12MP औद्योगिक कैमरा |
|
संकल्प |
15μm, 12μm, 10μm |
15μm, 12μm, 10μm |
|
|
FOV |
60*45मिमी (12MP, 15μm) |
60*45मिमी (12MP, 15μm) |
|
|
प्रकाश |
4 रंग रिंग आकार एलईडी (आरजीबीडब्ल्यू) |
4 रंग रिंग आकार एलईडी (आरजीबीडब्ल्यू) |
|
|
ऊंचाई मापने की विधि |
4 वे प्रोजेक्टर |
4 वे प्रोजेक्टर |
|
|
संचलन संरचना |
एक्स/वाई मूवमेंट |
एसी सर्वो (दोहरी ड्राइव) |
एसी सर्वो (दोहरी ड्राइव) |
|
प्लैटफ़ॉर्म |
ग्रेनाइट |
ग्रेनाइट |
|
|
चौड़ाई समायोजन |
स्वचालित |
स्वचालित |
|
|
परिवहन प्रकार |
बेल्ट |
बेल्ट |
|
|
बोर्ड लोडिंग दिशा |
बाएँ से दाएँ या दाएँ से बाएँ (क्रमानुसार चयन करें) |
बाएँ से दाएँ या दाएँ से बाएँ (क्रमानुसार चयन करें) |
|
|
स्थिर रेल |
सिंगल लेन: पहली स्थिर रेल; दोहरी लेन: पहली और तीसरी निश्चित रेल या पहली और चौथी निश्चित रेल |
दोहरी लेन: पहली और तीसरी निश्चित रेल या पहली और चौथी निश्चित रेल |
|
|
हार्डवेयर की समाकृति |
ऑपरेटिंग सिस्टम |
10 जीतें |
10 जीतें |
|
संचार |
ईथरनेट, एसएमईएमए |
ईथरनेट, एसएमईएमए |
|
|
बिजली की आवश्यकता |
एकल चरण 220V, 50/60Hz, 5A |
एकल चरण 220V, 50/60Hz, 5A |
|
|
वायु की आवश्यकता |
0.4-0.6MPa |
0.4-0.6MPa |
|
|
कन्वेयर ऊंचाई |
900±20मिमी |
900±20मिमी |
|
|
उपकरण आयाम |
L1140mm * D1360mm * H1620mm (टॉवर लाइट के बिना) |
वही |
|
|
उपकरण वजन |
1100 किग्रा |
1150 किग्रा |
|
|
पीसीबी का आकार |
आकार |
5060~510510 मिमी |
दोहरी लेन: 5060~510320 मिमी सिंगल लेन: 5060~510560 मिमी |
|
मोटाई |
6.0 मिमी से कम या उसके बराबर |
6.0 मिमी से कम या उसके बराबर |
|
|
मुड़ने |
±3.0मिमी |
±3.0मिमी |
|
|
घटक निकासी |
शीर्ष निकासी 25-50 मिमी समायोज्य, नीचे निकासी 45 मिमी |
वही |
|
|
क्लैंपिंग एज |
3.0 मिमी |
3.0 मिमी |
|
|
पीसीबी वजन |
3.0 किग्रा से कम या उसके बराबर |
3.0 किग्रा से कम या उसके बराबर |
|
|
निरीक्षण श्रेणियाँ |
अवयव |
गलत घटक, गुम, ध्रुवीयता, शिफ्ट, रिवर्स, क्षति, आईसी लीड बेंड, आईसी लिफ्टेड लीड, विदेशी सामग्री, फ्लोट, कोप्लानरिटी, टॉम्बस्टोन, आदि। |
वही |
|
सोल्डर जोड़ |
कोई सोल्डर नहीं, अपर्याप्त सोल्डर, खुला सोल्डर, अतिरिक्त सोल्डर, सोल्डर ब्रिज, सोल्डर बॉल, आदि। |
वही |
|
|
घटक का आकार |
चिप: 03015 और ऊपर (3डी); एलएसआई: 0.3 मिमी पिच और ऊपर; अन्य: विषम आकार का घटक |
वही |
|
|
मापने योग्य रेंज |
35 मिमी (15μm) |
35 मिमी (15μm) |
|
|
निरीक्षण की गति |
450ms/FOV |
450ms/FOV |
उत्पाद डेटा केवल संदर्भ के लिए है. नवीनतम जानकारी की पुष्टि के लिए कृपया हमसे संपर्क करें।
